一塊PCB作為整機的一個組成部分，一般不能構成一個電子產品，必然存在對外連接的問題。如PCB之間、PCB與板外元器件、PCB與設備面板之間，都需要電氣連接。選用可靠性、工藝性與經濟性最佳配合的連接，是PCB設計的重要內容之一。今天討論P(yáng)CB的插接件連接方式。 在比較復雜的儀器設備中，常采用插接件連接方式。這種“積木式”的結構不僅保證了產品批量生產的質量，降低了系統的成本，并為調試、維修提供了方便。
當設備發生故障時，維修人員不必檢查到元器件級(即檢查導致故障的原因，追根溯源到具體的元器件。
這項工作需要花費相當多的時間)，只要判斷是哪一塊板不正常即可立即對其進行更換，在最短的時間內排除故障，縮短停機時間，提高設備的利用率。更換下來的線路板可以在充裕的時間內進行維修，修理好后作為備件使用。
1、標準插針連接 此方式可以用于PCB的對外連接，尤其在小型儀器中常采用插針連接。通過標準插針將兩塊PCB連接，兩塊PCB一般平行或垂直，容易實現批量生產。

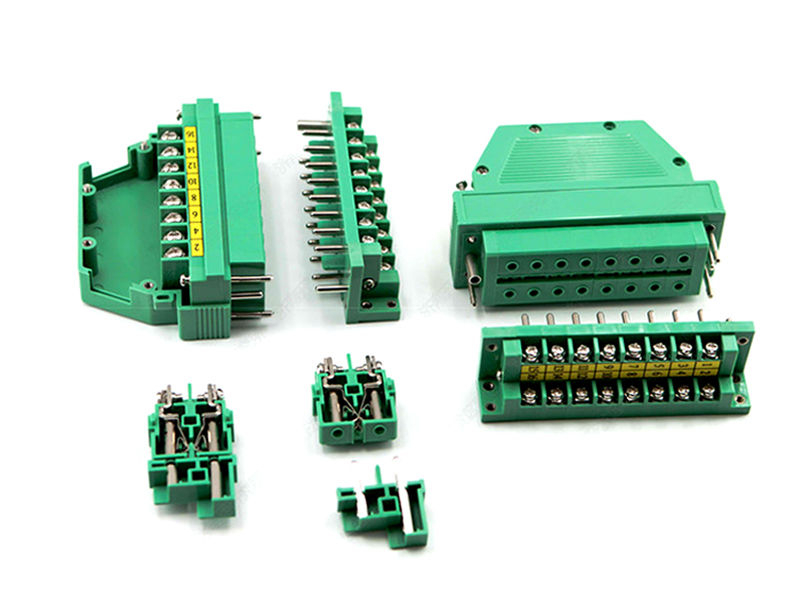

2、PCB插座 此方式是從PCB邊緣做出印制插頭，插頭部分按照插座的尺寸、接點數、接點距離、定位孔的位置等進行設計，使其與專用PCB插座相配。 在制板時，插頭部分需要鍍金處理，提高耐磨性能，減少接觸電阻。這種方式裝配簡單，互換性、維修性能良好，適用于標準化大批量生產。其缺點是PCB造價提高，對PCB制造精度及工藝要求較高；可靠性稍差，常因插頭部分被氧化或插座簧片老化而接觸不良。為了提高對外連接的可靠性，常把同一條引出線通過線路板上同側或兩側的接點并聯引出。 PCB插座連接方式常用于多板結構的產品，插座與PCB或底板有簧片式和插針式兩種。
這項工作需要花費相當多的時間)，只要判斷是哪一塊板不正常即可立即對其進行更換，在最短的時間內排除故障，縮短停機時間，提高設備的利用率。更換下來的線路板可以在充裕的時間內進行維修，修理好后作為備件使用。
1、標準插針連接 此方式可以用于PCB的對外連接，尤其在小型儀器中常采用插針連接。通過標準插針將兩塊PCB連接，兩塊PCB一般平行或垂直，容易實現批量生產。
2、PCB插座 此方式是從PCB邊緣做出印制插頭，插頭部分按照插座的尺寸、接點數、接點距離、定位孔的位置等進行設計，使其與專用PCB插座相配。 在制板時，插頭部分需要鍍金處理，提高耐磨性能，減少接觸電阻。這種方式裝配簡單，互換性、維修性能良好，適用于標準化大批量生產。其缺點是PCB造價提高，對PCB制造精度及工藝要求較高；可靠性稍差，常因插頭部分被氧化或插座簧片老化而接觸不良。為了提高對外連接的可靠性，常把同一條引出線通過線路板上同側或兩側的接點并聯引出。 PCB插座連接方式常用于多板結構的產品，插座與PCB或底板有簧片式和插針式兩種。
